自動フレキシブルパイプ生産ライン



FBFシリーズ角パイプ直接圧延ラインは、直接圧延技術を使用した角パイプおよび角パイプの製造に特化しています。仕様変更時のローラー交換が不要です。

このラインには PLC 制御と完全デジタル速度制御システムが装備されており、ローラーの形状を変更することなく完全に自動調整されます。{0}





ローラーを交換せずに特性を変更できます。

これにより、仕様変更時に機械を停止してローラーを交換する必要があった従来の生産ラインの制約が解消されます。装置パラメータ（ローラー間隔、圧力など）を調整することにより、異なる角管仕様に素早く変更でき、機械的な調整工数を削減できます。

「ストレートスクエア」成形技術

角形のブランクを直接使用するか、連続圧延によって原材料から角形チューブを段階的に成形することにより、より直接的な成形パスを実現でき、材料の無駄や従来の丸から角への移行段階での精度の損失を回避できます。

全自動制御

原材料の供給、成形、溶接から特定の長さへの切断までのプロセス全体が完全に自動化されており、手作業による介入が軽減されます。数値制御システムにより、パラメータの正確な制御が実現します。





100% ローラー共有: すべてのパイプ サイズに 1 セットのローラー。ローラーのコストを最大 90% 削減します。ローラーのスペアパーツ在庫の削減（仕様ごとにローラーを複数セット用意する必要がなくなりました）、人件費や設備のメンテナンスコストの削減につながります。

高い製品精度: 正方形から正方形までの安定した成形パス。自動制御と組み合わせることで、パイプの寸法精度、真直度、その他のパラメータが向上し、その後の修正プロセスが軽減されます。

操作が簡単: サーボ制御、完全自動サイズ変更、ワンクリックでサイズ変更;作業者は制御システムを通じてパラメータを調整し、生産プロセスを切り替えることができるため、オペレータの専門スキルへの依存が軽減されます。





モデル	角パイプサイズ (mm)	角パイプサイズ (mm)	パイプの厚さ (mm)	最高速度 (メートル/分)
FBF110x5	50x50-110x110	50x60-80x140	1.5～5.0	70
FBF150x6	70x70-150x150	60x80-100x200	15-20.0	60
FBF200x8	80x80-200x200	80x100-150x250	2.0～8.0	40
FBF300x12	120x120-300x300	120x140-250x350	5.0-12.0	30
FBF400x16	200x200-400x400	200x250-350x450	6.0～16.0	25
FBF500x20	250×250～500×500	250x300～450x550	8.0～20.0	20





数量-	コンポーネント名	数量-	注記
1	ロールスライド	2～3セット	オプション

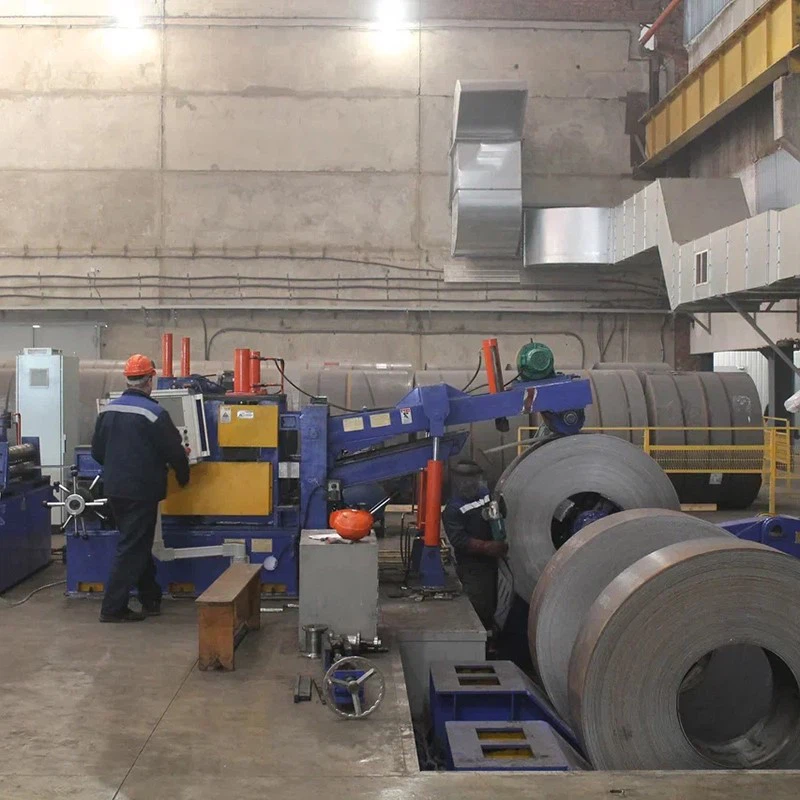

2	ロールトロリー付きアンワインダー	1セット
3	突合せ溶接	1セット
4	横置き収納	1セット
5	成形、溶接、校正用の装置（粗矯正と冷却を含む）	1セット
6	切断鋸	1セット
7	出力テーブル	1セット
8	ソリッドステート高周波溶接機	1セット
9	自動電気制御システム	1セット	サーボ制御
10	自動集積包装機	1セット
